Начиная с 2008 модельного года на автомобилях УАЗ устанавливаются бензиновые двигетели производства ОАО ЗМЗ с кодовым индексом 409.10.04 Это Бензиновый, 4-цилиндровый, рядный, инжекторный двигатель, предназначенный для установки на автомобили повышенной проходимости, являющийся новой модификацией, в уже зарекомендовавшей себя линейке моторов 409. Конструктивные изменения в механике двигателя, навесном оборудовании и системе управления призваны в первую очередь обеспечить соответствие его экологическому классу Евро-3 (ЕЭК ООН) и выше.
Помимо прочего, для обеспечения этих требований а так же улучшения эксплуатационных характеристик автомобиля для управления рабочим процессом ДВС была внедрена современная система включающая раздельные индивидуальные катушки зажигания, каталитический нейтрализатор и адсорбер паров бензина новой конструкции, новая модель ДМРВ Bosch, электронная педаль акселератора и электромеханическое дроссельное устройство. Последние 2 нововведения касаются только внедорожников. Для коммерческих автомобилей, на которые теперь так же устанавливается двигатель 409.10.04, сохранена механическая дроссельная заслонка, педаль газа и регулятор холостого хода. Читать далее Программирование М(Е)17.9.7→
1.Работа иммобилизатора.
1.1. Запуск двигателя.
При включении зажигания происходит считывание иммобилизатором кода из электронного кодового ключа, встроенного в головку ключа зажигания. Если считанный код совпадает с записанным в память иммобилизатора, то иммобилизатор снимается с охраны. После этого контроллер запрашивает у иммобилизатора текущее состояние охраны. Если контроллер получает от иммобилизатора ответ, что охрана снята, он выдает подтверждение, что запуск двигателя будет разрешён. В противном случае контроллер не выдаст подтверждения о запуске двигателя и не разрешит работу системы зажигания и впрыска топлива. Читать далее Инструкция иммобилизатора АПС-6→
Впервые данные ЭБУ появились в ноябре 2010 года на автомобилях семейства «Калина», оснащенных элетронным дросселем и электронным приводом дроссельной заслонки.
С 2011 года все новые автомобили, сходящие с конвейера, включая автомобили классической компоновки, должны соответствовать нормам Евро-4. Блоки М74 и М74К несовместимые и разные по схемотехнике. М74К, по сути, не является М74, это «глобальная» модификация блока М73, т.е используется процессорST10F273 (такой же, как в Январь 7.2+ и М73), чтение/запись программатором Combiloader возможны в режиме М73.
ЭБУ М74 не совместим по проводке/разъему ни с одним ранее применявшимся ЭБУ.

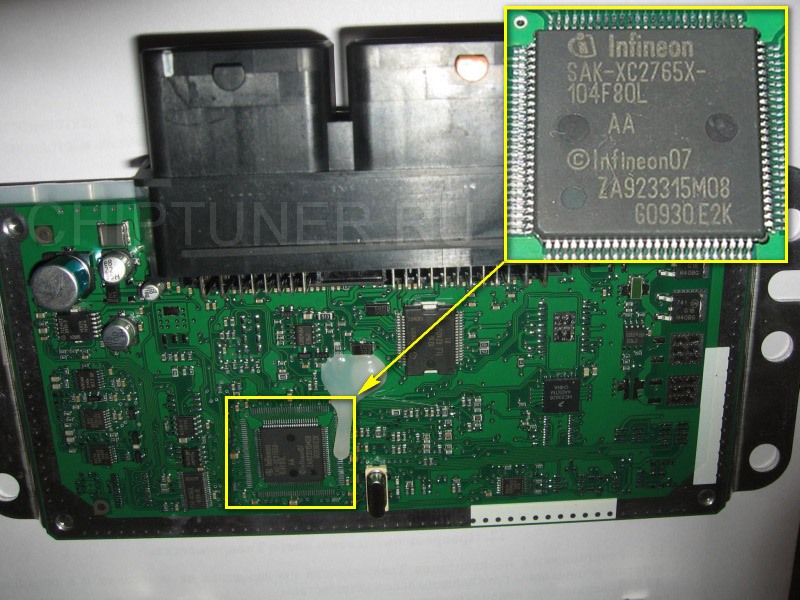

Программирование М74 возможно программатором Combiloader c соответствующим модулем (XC27x5) в BSL режиме. Т.к производитель вывел вход разрешения программирования на колодку (есть мнение, что это временно), то возможен перевод в BSL режим без разборки ЭБУ.
Следует иметь ввиду, что данные блоки постоянно дорабатываются производителем и уже имеют различие в аппаратном и программном обеспечении. Например, прошивки для Калины I444CB02 и I444CC03 построены на одном аппаратном уровне и программно взяимозаменяемы, а I444CD04 уже имеет различия и несовместима с предыдущими сериями.
На автомобилях «Лада Гранта» устанавливаются контроллеры М7411186-1411020-12, чтение/запись которых осуществляется только по CAN шине. Для чтения/записи этих контроллеров необходим модуль Combiloader M74_CAN, адаптер OpenPort 2.0 и соответствующий кабель.
В связи с появлением данного типа контроллера кабель М74 для Combiloader дополнен доп. разъемом OBD, старый кабель снят с производства.

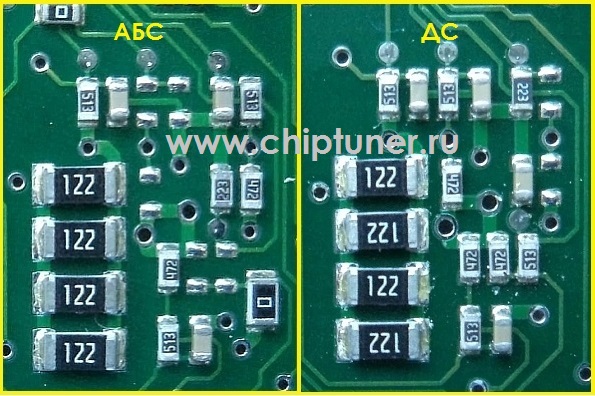

Аппаратные различия, внутри одного семейства, на этом не заканчиваются, М74, берущие сигнал скорости с ДС на КПП и, отличаются аппаратно от М74, сигнал на которые идет с АBS. Различия наглядно представлены на фото.
Начиная с ПО версии xxxxxIxx (например I444CI07) вместо внешней микросхемы EEPROM в ЭБУ используется внутренняя FLASH процессора для хранения данных. При работе с EEPROM ЭБУ всегда выбирайте соответствующее расположение области хранения данных. Программатор «Combiloader» при работе с FLASH контроллера область (0xC0000-0xD0000), отведённая для использования в качестве внутренней EEPROM, не считывается и не записывается независимо от выбора типа EEPROM. Используйте вкладку EEPROM с выбором «Внутр.EEPROM» для получения доступа к данной области. В серийных версиях ПО, предназначенных для ЭБУ с внешней EEPROM, указанная область не используется.
По состоянию на конец 2015 года АвтоВАЗ просто поражает многообразием модификаций М74, установленных на автомобили. В настоящее время существует несколько аппаратных вариантов блоков: 4.12, 6.36, 6.37, 6.38. Причем самая неразбериха происходит с блоком 11186-1411020-22 (а/м «Гранта»). С одинаковым номером может быть версия 4.12 (условно — «старая») и 6.36 («новая»). Никаких внешних отличий нет, ориентироваться можно только по идентификатору ПО. Всего существует (на 12.2015) 16 вариантов по PN. Только для а/м «Гранта» существует 9 модификаций (11183-62, 11186-22, 11186-23, 11186-90, 11186-49, 21126-67, 211126-77, 21127-62, 21127-63).
Этот ЭБУ, с процессором семейства TriCore, появился в 2009-м году на автомобилях УАЗ, а в ноябре 2010-го «поехали» первые серийные (на несерийных образцах данный блок впервые был обнаружен на авто 2007 года) автомобили «Приора», оснащенные данным контроллером. На автомобилях УАЗ существуют модификации М17.9.7 (механическая педаль газа) и ME17.9.7 (с электронным дросселем EGAS). На а/м ВАЗ устанавливается только МЕ17.9.7.

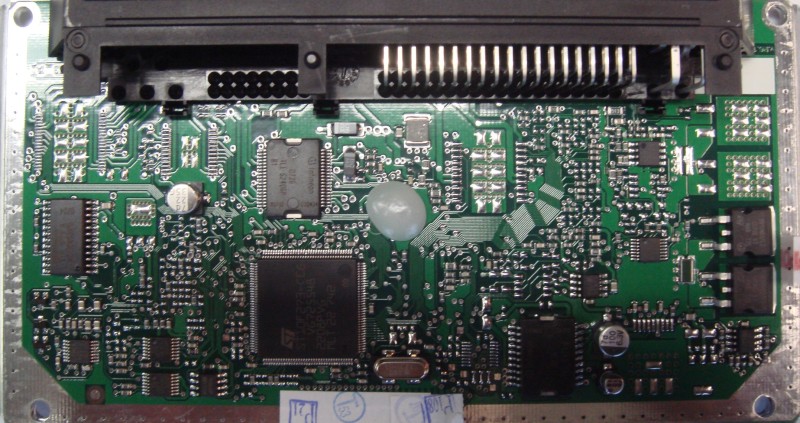

2008-й год поставил вне закона установку на новые автомобили ЭСУД, удовлетворяющих нормы токсичности хуже ЕВРО-3. Всвязи с этим на новых автомобилях появились новые ЭБУ — М73. Схемотехнически это — «родственник» Микас-11 и Январь 7.2+.
Новые контроллеры М73 производятся двумя заводами: НПО ИТЭЛМА и АВТЭЛ.
Аппаратно контроллеры идентичны, но софт там принципиально разный.
Итэлмовские проекты (софт ВАЗ):
21067-1411020-22 851.3763.000-01 45 7311 XXXX М73 Е3
(пока один, обратите внимание, что этот контроллер может выпускать и АВТЭЛ, то есть, прошивка будет начинаться с A)
Проекты АВТЭЛ имеют ПО, родственное Микас-11. Принципиальное отличие только в алгоритме работы канала детонации (в Микас-11реализована модель АВТЭЛ, которую в упрощенном виде мы знаем еще со времен Микас-7.1, а в ПО M73 реализована модель ВАЗ, похожая на модель ЭБУ Январь-5/7). Теоретически, данное ПО может работать и с ДАД, режим работы ДМРВ/ДАД переключается флагом комплектации).
Проект ВАЗ (для «классики») имеет собственное ПО, которое является дальнейшим развитием ПО Январь-7.2. Многие калибровки в данном ПО похожи на аналогичные калибровки ЭБУ Январь-7.2 как по названию, так и по алгоритмическому назначению.
Аппаратно блок практически идентичен Январь 7.2+, отличие только в резисторах, отвечающих за конфигурацию процессора. Это позволяет, с некоторыми ограничениями, произвести переделку М7.3 в Январь 7.2+
Производитель предпринимает попытки защитить свою продукцию от несанкционированного доступа — с середины 2009 года часть контроллеров пр-ва «Автэл» защищены от чтения и записи (аналогично контроллерам Микас-11ЕТ). В 2010 должна быть внедрена защита и в контроллерах «Итэлма». Будьте внимательны, программировать без риска «завалить» блок их можно только программатором «Combiloader» со специальным модулем для защищенных блоков (Микас-11/М73А).

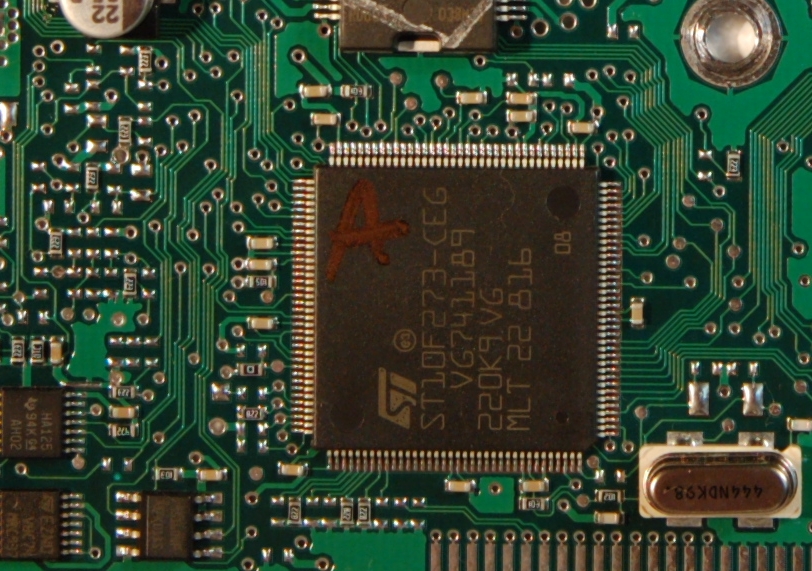

Аппаратно блоки постоянно модифицируются. В начале 2010 г. появились разновидности ЭБУ с заводской наклейкой-стикером «ДПКВ» (Смотрите на фото) справа от основного стикера. При этом идентификатор прошивки (в данном случае, A317DB04) остался прежним. При этом конфигурация процессора изменена и некоторые элементы. Блоки для классики не работают, если пытаться переделать их в Январь 7.2+ или запрограммировать в них предыдущее ПО. С передним приводом такого не происходит.
В 2010 г. появились новые версии аппаратной реализации ЭБУ M73. С целью удешевления из схемы была исключена микросхема TDA3664, которая обеспечивала питание процессора и ОЗУ во время отключения зажигания. Разумеется, при этом все накопленные данные адаптаций терялись бы, но в новых прошивках I(А)303CF06 и I(А)327RD08 перед отключением питания процессора данные адаптаций записываются в EEPROM. При включении зажигания содержимое из EEPROM записывается в ОЗУ, таким образом, ЭБУ ведет себя точно также, как если бы питание не отключалось. Для того, чтобы реализовать этот алгоритм, в блоке должна быть установлена микросхема EEPROM 95160 (или Atmel 25160), вместо ранее устанавливаемой 95080. Таким образом, получается, что для работы старых версий прошивок в ЭБУ должна быть установлена TDA3664 и EEPROM любого размера, а для новых прошивок — TDA3664 не нужна (но если установлена, то не помешает работе), а EEPROM должна быть удвоенной емкости (95160 или 25160). Учитывайте данные особенности при чип-тюнинге этих ЭБУ, в противном случае, система не сможет нормально работать. Следует заметить, что последние блоки M73 старой аппаратной реализации уже имели EEPROM удвоенной емкости, поэтому, они наиболее универсальны, в них можно «лить» любую прошивку. И, разумеется, на новых модификациях «не прокатит» народный метод обнудения данных самообучения и ошибок методом «снятия клеммы АКБ».
В августе 2007 г. на новых автомобилях и в продаже появились новые блоки управления Январь 7.2 собранные на принципиально новой элементной базе. Используется процессор SGS Tomphson с внутренним flash. Непонятно высокое предназначение этого блока, т.к буквально через несколько месяцев, в декабре 2007 г. он был сменен на М73 для норм Евро-3.
Вычислительные возможности процессора ST10F273, который используется в данном ЭБУ позволяют реализовать сложные алгоритмы управления с применением матмодели двигателя для выполнения норм токсичности Евро-3 и Евро-4. Несмотря на это, АвтоВАЗ пошел по несколько иному пути: ПО для данного ЭБУ алгоритмически практически полностью повторяет ПО Января-7.2 последних версий (прошивки CO/DO). Скорее всего, этот тип ЭБУ изначально планировался как «переходный» вариант к принципиально новым алгоритмам управления двигателем, реализованным в ЭБУ M73.
Производитель ЭБУ (в данном случае НПО «Итэлма») и тут не смог обойтись без сюрпризов. Была выпущена небольшая партия ЭБУ, с аппаратными различиями в канале обработчика датчика скорости без изменения шильдиков и идентификации прошивок. Т.е прошивки таких блоков имеют те же наименования, что и «обычные», но запись в блок прошивок от «старой» аппаратной реализации приводит к отсутствию сигнала ДС и ошибок, связанных с датчиком скорости. Для того, что бы адаптировать прошивки к данному ЭБУ, необходима небольшое изменение кода программы, которое можно произвести

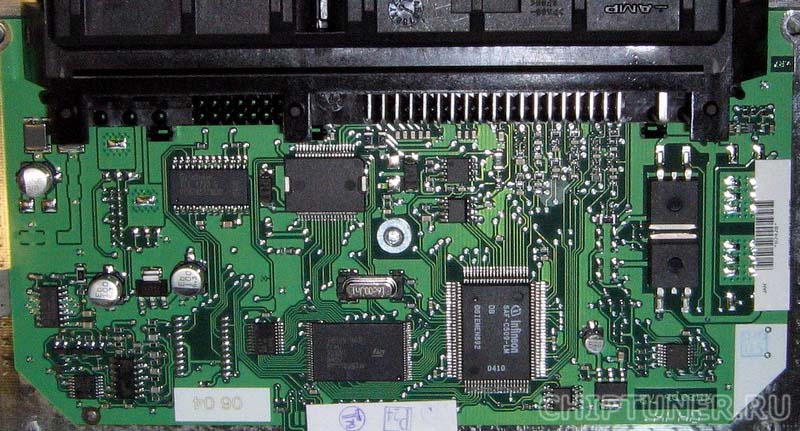

Январь 7.2 — функциональный аналог блока Bosch M7.9.7, «параллельная» (или альтернативная, кому как нравится) с М7.9.7 отечественная разработка фирмы «Итэлма». Январь 7.2 — собран в аналогичном корпусе и с таким же разъемом, его можно без всяких переделок использовать на проводке Bosch M7.9.7 с использованием того же набора датчиков и исполнительных механизмов.
В ЭБУ используется процесcор Siemens Infenion C-509 (такой же, как в ЭБУ Январь 5, VS). ПО блока является дальнейшим развитием ПО Январь 5, с улучшениями и дополнениями (хотя это вопрос спорный) — например, реализован алгоритм «anti-jerk», дословно «противотолчковая» функция, призванная обеспечить плавность при трогании и переключениях передач.
ЭБУ выпускается фирмами «Итэлма» (хххх-1411020-82 (32), прошивка начинается на букву «I», например, I203EK34) и «Автэл» (хххх-1411020-81 (31), прошивка начинается на букву «А», например, A203EK34). И блоки и прошивки этих блоков полностью взаимозаменяемые.
ЭБУ серий 31(32) и 81(82) совместимы аппаратно сверху вниз, то есть прошивки для 8-кл. будут работать в ЭБУ 16-кл., а наоборот — нет, т.к в 8-кл блоке «не хватает» ключей зажигания. Добавив 2 ключа и 2 резистора можно «превратить» 8-кл. блок в 16 кл. Рекомендуемые транзисторы: BTS2140-1B Infineon / IRGS14C40L IRF / ISL9V3040S3S Fairchild Semiconductor / STGB10NB37LZ STM / NGB8202NT4 ON Semiconductor.
Для «классики» разработан ЭБУ 21067-1411020-11(12) под комплектацию без датчика детонации, с ДМРВ «Сименс-VDO». Такая модификация устанавливается на двигатели объемом 1,6 литра. И, как водится, в блоке не установлены элементы канала детонации. На фото, представленном ниже видны «недостающие» элементы. Таким образом, применить такой ЭБУ на переднем приводе нельзя (хотя вообще, конечно, можно, но без канала ДД, с тщательно настроенным зажиганием), а наоборот, естественно, можно.
Первое ПО на 1,5 литровые двигатели — 203EK34 и 203EL35 попило много крови у владельцев авто с таким ПО. На этих модификациях постоянно возникал «протрой» при переключении передач. ВАЗ выпустил версию 203EL36 без этого дефекта и распорядился не привлекая внимания перешивать ЭБУ на сервисных станциях технического обслуживания…
Для данного типа ЭБУ реализовано полное программное отключение ДК и регулировка содержания СО в отработанных газах, то есть, перевод на нормы токсичности Россия-83.
ЭБУ «Январь 7.2» производимый для установки на а/м «Калина» являются аппаратной «мутацией» и несовместимы с «переднеприводными». Отличия незначительны — в канале управления клапаном адсорбера и бензонасоса, но они не дают использовать ПО от модификаций 2111/21114, то есть «калиновские» ЭБУ можно использовать только с соответствующим «родным» ПО или ПО на его основе.
Новый ЭБУ не заставил себя ждать. Как всегда «без объявления войны», ВАЗ выпустил на конвейер ЭСУД с Bosch M7.9.7 другой модификации. Он содержит другой процессор (Thompson) и ПО прошито внутри процессора, то есть flash — памяти в них нет, применена так же и другая eeprom.
Первые прошивки в новом блоке — B103EQ12 для двигателя 2111 (1,5 л) и B120EQ16 (Нива). Впоследствии появились так же прошивки новой реализации и на все остальные системы впрыска. Все они с фазированным впрыском, как 8, так и 16-клапанные. Прошивки «старой» реализации не подходят для «новой» и наоборот. Совместимости нет. На «новый» тип контроллеров уже (по стостоянию на январь 2006) вышло обновленное ПО. Серия EQ заменена на конвеере на ER. С чем это связано, какие изменения и улучшения внесены, как повелось на ВАЗ, не сообщается.
Чтение/программирование flash и eeprom данного блока поддерживается обновленной версией ПАК-2 «Загрузчик» Combiloader. (Сведений о других типах загрузчиков с поддержкой 797+ пока нет). Для обеспечения возможности перепрограммирования так же, как и на старой реализации, необходимо поработать паяльником.
Данное направление активно развивается и пополняется. Уже появились версии на «классику» — B120ES01, правда, «сделанные» из блоков 2111.
Некоторые блоки имеют непривычную идентификацию: 22XC052S, 33XC0305. 22XC052S это копия B122HR01, 33XC0305 — B120ER17. На самом деле это название одной и той же прошивки, но в первом случае по классификации Bosch, а во втором случае по классификации ВАЗ.
Прошивка 22YB072S (последняя версия ПО для НИВА-Шевроле) не имеет «привычного» аналога. Данная «неразбериха» с большой долей вероятности связана с тем, что бренд «Нива» уже не имеет никакого отношения к АвтоВАЗу, и полностью принадлежит марке Chevrolet.
ЭБУ производятся в разных местах, страна производитель указана на шильдике. До недавнего времени их было два — Германия и Россия, несколько позже появились «французы» а в настоящее время (конец 2007 г) стали появляться ЭБУ родом из поднебесной, made in China.
Первая партия автомобилей «Лада Приора» начала сходить с конвейера ВАЗа в начале 2007 года. И тоже с ЭБУ Bosch M7.9.7+ (прошивка B173DR01, шильдик «самодельный», наклеен поверх фирменного).
Вообще на ВАЗе постоянно происходят какие-то видоизменения — последнее «поступление» — а/м Калина, выпуска 2008 г., на самодельном шильдике поверх фирменного — B104 (Переднеприводной идентификатор 8V) СR02 (вполне «калиновский» идентификатор) и 21114-1411020-40.
BOSCH M7.9.7 Самая современная на сегодняшний день система. Выпускается под нормы токсичности Евро-2 и Евро-3. Устанавливается на автомобили с сентября 2003 г. ЭБУ конструктивно похож на «консервную» модификацию Bosch M1.5.4, но меньшего размера, разъем другой, 81-контактная колодка. Процессор Siemens Infenion B59 759, ПЗУ Flash Am29F400BB, практически все микросхемы с внутренней маркировкой Bosch. Внутри блока собрано управление катушками зажигания, МЗ не используется. ПО этих ЭБУ построено на основе разработанной Bosch ‘моментной’ модели двигателя (Torque-Based) и содержит более тысячи калибровок. Маска ошибок и комплектация хоть и присутствует, но ввиду сложности алгоритмов системы пока не поддерживается программами редактирования калибровок, что накладывает некоторые трудности чип-тюнингу. Но и тех калибровок, что доступны для редактирования на данный момент, вполне достаточно для эффективной настройки ДВС.
Двигатель с ЭСУД 2111-1411020-80 комплектуется новым ДМРВ (116),новым ДФ, встроенным в ЭБУ управлением катушками зажигания (часть функций МЗ) с применением внешних катушек зажигания Bosch; форсунки — тонкие, черного цвета, Bosch; нет «обратки», РДТ находится в баке, в сборе со стаканом бензонасоса. (это касается двигателей 1,6. На 1,5 будет собираться «гибрид» — с обычным БН и рампой форсунок нового образца с РДТ).
Внутри этого семейства имеются аппаратные различия. Как видно на рисунке внизу, ЭБУ для 8 кл. модификаций (2111-1411020-80 и 21114-1411020-30) содержат два ключа управления зажиганием. Блоки для 16-клапанных двигателей 1,6 (21124-1411020-30) имеют 4 встроенных ключа управлением зажигания.
Контроллеры с ПО для 16-кл. двигателей под нормы Евро-3 поддерживают функцию программного переключения пусковых калибровок Европа/Россия с диагностического оборудования. Данная функция, по мнению разработчиков, должна облегчить пуск на бензинах низкого качества. По умолчанию на заводе установлено «Европа». C помощью, например, ДСТ-2 или тестера от «Автоэлектик» можно поменять пусковые характеристики.
