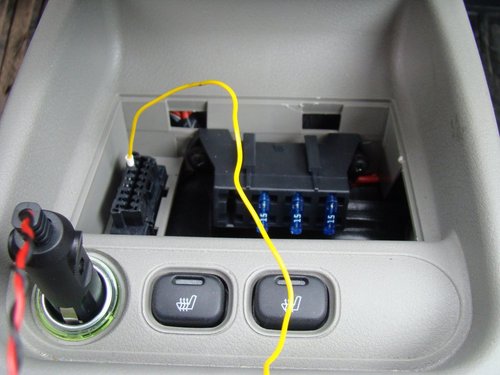

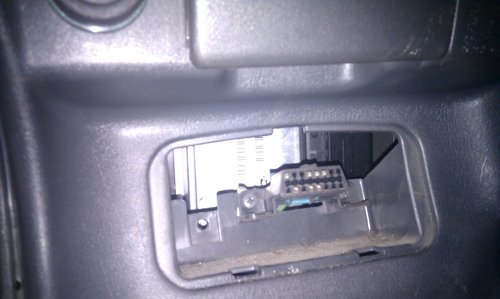

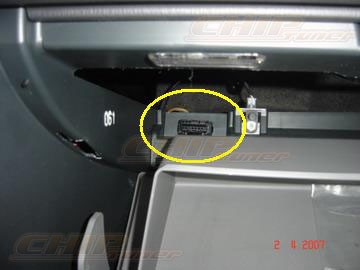

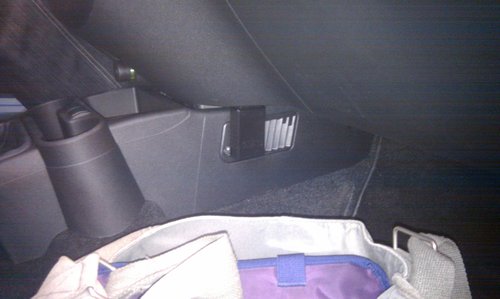

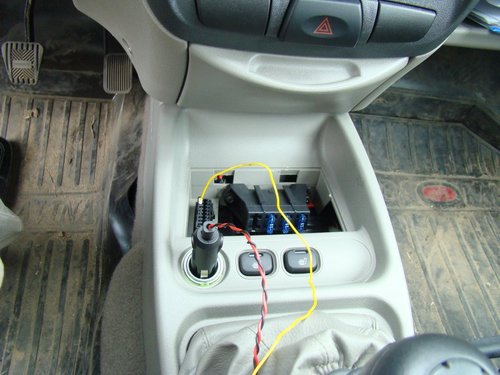

Режимы работы:
0x01. Show current data — Считывание текущих параметров работы системы управления
0x02. Show freeze frame data — Получение сохраненной фотографии текущих параметров работы системы управления на момент возникновение кодов неисправностей
0x03. Show stored Diagnostic Trouble Codes — Считывание хранящихся кодов неисправностей
0x04. Clear Diagnostic Trouble Codes and stored values — Стирание кодов неисправностей, фотографий текущий параметров, результатов тестов датчиков кислорода, результатов тестовых мониторов.
0x05. Test results, oxygen sensor monitoring (non CAN only) — Считывание и просмотр результатов теста датчиков кислорода (Не для шины CAN)
0x06. Test results, other component/system monitoring (Test results, oxygen sensor monitoring for CAN only) — Считывание результатов тестов, контролирующих работу катализатора, системы рециркуляции выхлопных газов (EGR), системы вентиляции топливного бака. (Считывание и просмотр результатов теста датчиков кислорода только для шины CAN)
0x07. Show pending Diagnostic Trouble Codes (detected during current or last driving cycle) — Запрос результатов диагностики непрерывно действующих тестов, выполняемых постоянно, пока выполняются условия для проведения теста. Эти тесты контролируют состав топливо-воздушной смеси, пропуски зажигания (misfire), остальные компоненты, влияющие на выхлоп.
0x08. Control operation of on-board component/system — Управление бортовыми системами.
0x09. Request vehicle information — Запрос информации о диагностируемом автомобиле: VIN-код и калибровочные данные.
0x0A. Permanent DTC’s (Cleared DTC’s) — ошибки, которые были удалены.
Производители не обязаны поддерживать все режимы работы. Также производители могут вводить новые режимы работы с порядковым номером, выше 09.
Распространенные PID’ы
Здесь мы приведем лишь краткий список самых востребованных PID’ов.
| Режим (hex) |
PID (hex) |
Байтов |
Описание |
Мин. значение |
Макс. значение |
Единицы измерения |
Формула |
| 01 |
00 |
4 |
Список поддерживаемых PID’ов (0-20) |
|
|
|
Кодируется [A7..D0] == [PID 0x01..PID 0x20] Подробности ниже |
| 01 |
04 |
1 |
Расчетное значение нагрузки на двигатель |
0 |
100 |
% |
A*100/255 |
| 01 |
05 |
1 |
Температура охлаждающей жидкости |
-40 |
215 |
°C |
A-40 |
| 01 |
0A |
1 |
Давление топлива |
0 |
765 |
кПа |
A*3 |
| 01 |
0B |
1 |
Давление во впускном коллекторе (абсолютное) |
0 |
255 |
кПа |
A |
| 01 |
0C |
2 |
Обороты двигателя |
0 |
16383.75 |
об/мин |
((A*256)+B)/4 |
| 01 |
0D |
1 |
Скорость автомобиля |
0 |
255 |
км/час |
A |
| 01 |
0E |
1 |
Угол опережения зажигания |
-64 |
63.5 |
градусов относительно 1го цилиндра |
A/2 — 64 |
| 01 |
0F |
1 |
Температура всасываемого воздуха |
-40 |
215 |
°C |
A-40 |
| 01 |
10 |
2 |
Массовый расход воздуха |
0 |
655.35 |
грамм/сек. |
((A*256)+B) / 100 |
| 01 |
11 |
1 |
Положение дроссельной заслонки |
0 |
100 |
% |
A*100/255 |
| 01 |
13 |
1 |
Наличие датчиков кислорода |
|
|
|
[A0..A3] == Bank 1, Sensors 1-4. [A4..A7] == Bank 2… |
| 01 |
1F |
2 |
Время, прошедшее с запуска двигателя |
0 |
65535 |
секунды |
(A*256)+B |
| 01 |
20 |
4 |
Список поддерживаемых PID’ов (21-40) |
|
|
|
Кодируется [A7..D0] == [PID 0x21..PID 0x40] Подробности ниже |
| 01 |
21 |
2 |
Дистанция, пройденная с зажженной лампой «проверь двигатель» |
0 |
65535 |
км |
(A*256)+B |
| 01 |
2F |
1 |
Уровень топлива |
0 |
100 |
% |
100*A/255 |
| 01 |
30 |
1 |
Количество прогревов со времени очистки кодов нейсправности |
0 |
255 |
|
А |
| 01 |
31 |
2 |
Дистанция, пройденная со времени очистки кодов нейсправностей |
0 |
65535 |
км |
(A*256)+B |
| 01 |
33 |
1 |
Атмосферное давление (абсолютное) |
0 |
255 |
кПа |
A |
| 01 |
40 |
4 |
Список поддерживаемых PID’ов (41-60) |
|
|
|
Кодируется [A7..D0] == [PID 0x41..PID 0x60] Подробности ниже |
| 01 |
42 |
2 |
Напряжение контрольного модуля |
0 |
65.535 |
V |
((A*256)+B)/1000 |
| 01 |
43 |
2 |
Абсолютное значение нагрузки |
0 |
25700 |
% |
((A*256)+B)*100/255 |
| 01 |
45 |
1 |
Относительное положение дроссельной заслонки |
0 |
100 |
% |
A*100/255 |
| 01 |
46 |
1 |
Температура окружающего воздуха |
-40 |
215 |
°C |
A-40 |
| 01 |
47,48 |
1 |
Абсолютное положение дроссельной заслонки B,C |
0 |
100 |
% |
A*100/255 |
| 01 |
49,4A,4B |
1 |
Положение педали акселератора D,E,F |
0 |
100 |
% |
A*100/255 |
| 01 |
4D |
2 |
Время со включенной лампой «проверь двигатель» |
0 |
65535 |
минут |
(A*256)+B |
| 01 |
4E |
2 |
Время, прошедшее с момента очистки кодов неисправностей |
0 |
65535 |
минут |
(A*256)+B |
| 01 |
51 |
1 |
Тип топлива |
|
|
|
Табличку смотри ниже |
| 01 |
59 |
2 |
Абсолютное давление на топливной рампе |
0 |
655350 |
кПа |
((A*256)+B) * 10 |
| 01 |
5A |
1 |
Относительное положение педали акселератора |
0 |
100 |
% |
A*100/255 |
| 01 |
5B |
1 |
Заряд силовой батареи гибрида |
0 |
100 |
% |
A*100/255 |
| 01 |
5C |
1 |
Температура масла двигателя |
-40 |
210 |
°C |
A-40 |
| 01 |
5D |
2 |
Регулирование момента впрыска |
-210 |
301.992 |
° |
(((A*256)+B)-26,880)/128 |
| 01 |
60 |
4 |
Список поддерживаемых PID’ов (61-80) |
|
|
|
Кодируется [A7..D0] == [PID 0x61..PID 0x80] Подробности ниже |
| 01 |
63 |
2 |
Исходный момент двигателя |
0 |
65535 |
Н*м |
A*256+B |
| 01 |
61 |
1 |
Запрашиваемый момент двигателя |
-125 |
125 |
% |
А-125 |
| 01 |
62 |
1 |
Реальный момент двигателя |
-125 |
125 |
% |
A-125 |
| 02 |
02 |
2 |
Сохраненные коды ошибок |
|
|
|
Кодируется BCD |
| 03 |
— |
N*6 |
Запрос кодов ошибок |
|
|
|
3 в одном сообщении, кодируется BCD |
| 04 |
— |
0 |
Очистка кодов ошибок |
|
|
|
Очистка всех кодов ошибок и погашение лампочки «Проверь двигатель» |
| 09 |
02 |
5×5 |
Получить VIN |
|
|
|
Возвращает VIN в виде нескольких сообщений используя протокол ISO 15765-2. Обычно это 5 сообщений, первое из них кодирует размер и число остальных. |
A, B, C и т.д. означает десятичный эквивалент 1го, 2го, 3го и т.д. байта данных.
Режим 01 PID 00
Запрос этого ПИДа возвращает 4 байта данных. Эти 4 байта сообщают о том, какие из следующих 32 ПИДов поддерживаются. Пример расшифровки ответа: машина отвечает BE 1F A8 13 — преобразовываем в двоичный код:
B E 1 F A 8 1 3
---- ---- ---- ---- ---- ---- ---- ----------
supported? 1011 1110 0001 1111 1010 1000 0001 0 0 1 1
PID num 1234 5678 .... .... .... .... .... 29 30 31 32
0=не поддерживается
1=поддерживается
Режим 01 PID 51 (Тип топлива)
Данный ПИД возвращает значение, соответствующее типу используемого топлива в автомобиле:
01 Gasoline - бензин
02 Methanol - метанол
03 Ethanol - этанол
04 Diesel - дизель
05 LPG - пропан-бутановая смесь
06 CNG - метан
07 Propane - пропан
08 Electric - электричество
09 Bifuel running Gasoline - битопливный автомобиль, работает на бензине
0A Bifuel running Methanol - битопливный автомобиль, работает на метаноле
0B Bifuel running Ethanol - битопливный автомобиль, работает на этаноле
0C Bifuel running LPG - битопливный автомобиль, работает на пропан-бутане
0D Bifuel running CNG - битопливный автомобиль, работает на метане
0E Bifuel running Prop - битопливный автомобиль, работает на пропане
0F Bifuel running Electricity - битопливный автомобиль, работает на электричестве
10 Bifuel mixed gas/electric - газоэлектрический битопливный автомобиль
11 Hybrid gasoline - бензиновый гибрид
12 Hybrid Ethanol - этаноловый гибрид
13 Hybrid Diesel - дизельный гибрид
14 Hybrid Electric - электрический гибрид
15 Hybrid Mixed fuel - гибрид на смешанном топливе
16 Hybrid Regenerative - гибрид с регенерацией
Нестандартные PID’ы
Большинство используемых ПИДов OBDII — нестандартные. Для большинства современных автомобилей существует множество дополнительных функций, доступных через OBDII, но использующих нестандартные ПИДы. Существует небольшая кросс-совместимость нестандартных ПИДов разных производителей.
Производитель диагностического оборудования AutoEnginuity приводит пример на своем сайте:
Хотя Форд использует самый большой набор стандартных ПИДов, типичный автомобиль поддерживает только 20-40 стандартных ПИДов, в основном относящихся к системе выхлопа. Используя специализированный интерфейс для Фордов, Вы получите доступ к 200-300 параметрам и полудюжине систем, в том числе ABS, подушки безопасности, GEM, ICM и т.д.
Наш расширенный интерфейс для Фордов соответствует заводскому оборудованию, мы поддерживаем более 3400 параметров во всех 58 системах (все, которые бывают на автомобилях Форд)
В интернете существует очень ограниченное количество информации по нестандартным ПИДам. Первичный источник информации по нестандартным ПИДам для всех производителей — институт ETI (Equipment and Tool Institute), но информация доступна только его членам. Стоимость доступа к базе кодов начинается от $7500.
