Адаптер K-L-линии универсальный автомобильный работает по стандартной шине  USB.





адаптер

адаптер K-L линии внешний вид



Адаптер

Адаптер K-L линии печатная плата

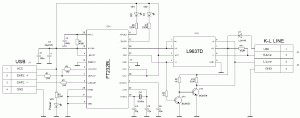

схема адаптера
Принципиальная схема адаптера.
сделаем сами

Адаптер собранный из подручных средств

Адаптер представляет собой простое надежное и универсальное устройство предназначено для подключения персонального компьютера (PC) к диагностическому каналу (К или L -линии) электронного блока управления (ЭБУ) автомобиля с целью проведения диагностики, чип тюнинга и управления его функциями. Оно представляет собой преобразователь уровней логических сигналов обмена ЭБУ и стандартного порта USB. Микросхемы К-линии полностью защищены от случайного замыкания на корпус и перегрева.

 Драйвер для Win XP, Vista Вы можете скачать здесь http://www.masterkit.ru/zip/bm9213_vista.zip

Порядок установки драйвера:

1. Подключите адаптер к разъем USB компьютера. На устройстве должен загореться светодиод.

2. В операционной системе WIN XP обнаружение и установка драйвера устройство произойдут. При установке может появиться предупреждение «Данное устройство не тестировалось на совместимость с Windows» — игнорируйте его.

3. Устройство установится как «USB Serial Port». В «Диспетчере устройств» в подразделе «Порты LPT и COM» Вы можете изменить параметры устройства (возможно, для корректной работы потребуется изменить скорость обмена порта: Port Settings – Bits per second).

4. Возможно, потребуется переназначить номер порта. Для этого пройдите по ссылке: Port Settings – Advanced – Com Port Number и задайте порт COM1… СОМ3.

5. Запустите необходимую интерфейсную программу, соедините проводниками устройство с ЭБУ автомобиля и приступайте к диагностике.

Внимание! Сигналы +12В и GND нужно также брать с OBD колодки Вашего автомобиля.
