Таблица 1 Назначение выводов контроллеров М17.9.7 21126-1411020-40, 11194-1411020-20
Архив за месяц: Сентябрь 2011
Схемы электрических соединений.
Скачать: Схемы электрических соединений.
Типовые парметры используемые для диагностики ЭСУД с а/м LADA KALINA и LADA SAMARA с контроллерами М74 11183-1411020-51/52 и 11183-1411020-01/02
Параметры |
Холостой ход |
3000 об/мин |
| Т воздуха TANS, Град С |
15-45 |
15-45 |
| Т охлажд. Жидкости TMOT, Град С |
90-101 |
Перечень деталей систем управления двигателем 21126-34 а/м LADA PRIORA и двигателем 11194-40 а/м LADA KALINA с контроллерами МЕ17.9.
№ |
Наименование детали |
Номер детали |
|
21126-34 |
11194-40 |
||
|
1 |
Элемент фильтрующий воздушного фильтра |
21120-1109080-02/03/04/06 |
|
|
2 |
Датчик массового расхода воздуха |
21700-1130010-00 Читать далее Перечень деталей систем управления двигателем 21126-34 а/м LADA PRIORA и двигателем 11194-40 а/м LADA KALINA с контроллерами МЕ17.9. |
|
Описание оригинальных узлов и деталей.
Описание кодов неисправностей контроллеров МЕ17.9.7 и М74
Деталь (система) |
Код |
Контрольные проверки |
Условие определения неисправности |
| Датчик массового расхода воздуха |
Р0101 |
Проверка действительности | Расход воздуха вне допустимого диапазона |
|
Р0102 |
Проверка низкого значения | Период сигнала больше верхнего порогового значения | |
|
Р0103 |
Проверка высокого значения | Период сигнала меньше нижнего Читать далее Описание кодов неисправностей контроллеров МЕ17.9.7 и М74 |

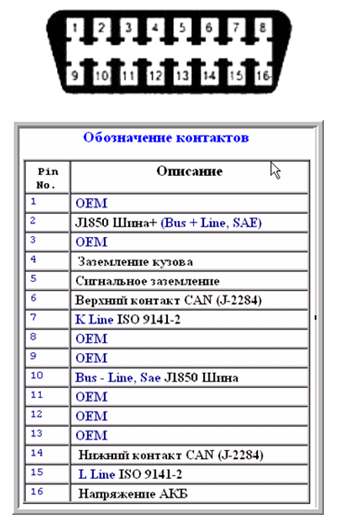

Распиновка разъема OBD-II
Номенклатура (расшифровка) кодов OBD-II и список ошибок.
>Чтение кодов OBD-II:
Первая позиция:
P — is for powertrain codes — код связан с работой двигателя и/или АКПП
B — is for body codes — код связан с работой «кузовных систем» (подушки безопасности, центральный замок, электростеклоподъемники)
C — is for chassis codes — код относится к системе шасси (ходовой части)
Читать далее Номенклатура (расшифровка) кодов OBD-II и список ошибок.
